Infrastruktur
- Proxmox VE als Hypervisor
- VMs für Server und Clients
- Getrennte virtuelle Netzwerke
- Snapshots für sichere Tests
Home-Lab-Projekt
Virtuelle
Virtuelle
Unternehmensinfrastruktur
Windows Server 2022 • Active Directory • pfSense • PKI • WSUS
Planung, Aufbau und Dokumentation einer vollständigen virtuellen Unternehmensinfrastruktur. Die Umgebung bildet typische Firmen-IT nach: Firewall/Gateway, Domäne, DNS, Datei- und Druckdienste, Gruppenrichtlinien, Zertifikate, Updates und zentrale Clientverwaltung.
6Virtuelle SystemeAlle Systeme virtualisiert und zentral verwaltet.
1LAN-GatewayZentrales Gateway über pfSense Firewall.
ADDomäne homelab.localActive Directory Domäne mit DNS und GPOs.
49Seiten DokumentationDokumentation mit Screenshots & Erklärungen.
Technische Architektur
Netzwerk & Security
- pfSense als LAN-Gateway
- Suricata IDS/IPS
- WireGuard VPN
- NAT, Routing und Firewallregeln
Active Directory
- Domäne homelab.local
- DNS mit SRV-Records
- Benutzer und Gruppen
- OUs und zentrale GPOs
File Server
- SMB-Freigaben
- NTFS-Berechtigungen
- Homeverzeichnisse
- Access Based Enumeration
PKI / Zertifikate
- AD CS Enterprise-CA
- Auto Enrollment per GPO
- Server- und Clientzertifikate
- RDP-Zertifikat des DC
Management
- WSUS Updateverwaltung
- Druckserver-Bereitstellung
- Gruppenrichtlinien
- Client-Validierung
Was wurde umgesetzt?
Realistische Unternehmensumgebung im Homelab

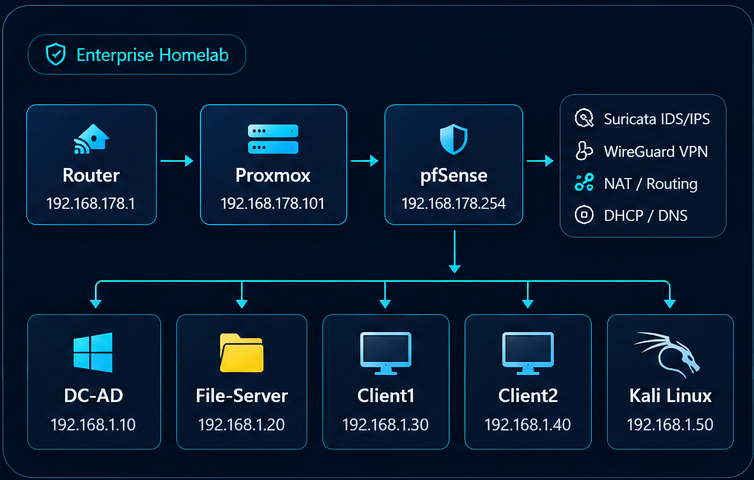

Das Projekt zeigt den Aufbau einer kleinen, aber vollständigen Firmeninfrastruktur. Die Basis bildet Proxmox VE als Virtualisierungsplattform. Darauf laufen pfSense als Firewall/Gateway, ein Windows Server 2022 Domain Controller, ein separater File-Server, Windows-Clients und ein Kali-Linux-Testsystem.
Alle Systeme sind logisch in ein internes LAN eingebunden. pfSense stellt das Gateway für das LAN bereit, während der Domain Controller die zentrale Anmeldung, DNS-Auflösung und Richtlinienverwaltung übernimmt. Dadurch entsteht eine Umgebung, die typische Aufgaben aus der Systemintegration praxisnah abbildet.
Warum dieses Projekt?
Das Ziel war nicht nur eine einzelne Serverrolle zu installieren, sondern das Zusammenspiel mehrerer Dienste zu verstehen: Netzwerk, Domäne, DNS, Benutzerverwaltung, Dateifreigaben, Sicherheitsrichtlinien, Zertifikate, Updates und VPN-Zugriff.
Die Umsetzung ist dokumentiert und mit Screenshots nachgewiesen. Dadurch eignet sich das Projekt als technischer Nachweis für Bewerbungen, Portfolio und praktische Weiterbildung als Fachinformatiker für Systemintegration.
Umsetzung in klaren Schritten
Testphase und Nachweise
DomänenbeitrittWindows-Clients melden sich mit Domänenbenutzern an und nutzen den DC-AD als zentrale Verwaltungsinstanz.
DNS-TestDie Namensauflösung für dc-ad.homelab.local und interne Systeme wurde erfolgreich geprüft.
GPO-AnwendungMit gpresult wurde nachgewiesen, dass Drive Mapping, Folder Redirection und Auto-Enrollment angewendet werden.
File Server ZugriffNetzlaufwerke und Abteilungsfreigaben wurden abhängig von Benutzergruppen bereitgestellt.
PKI / ZertifikateDie interne Zertifizierungsstelle stellt Zertifikate aus und verteilt Vertrauen an Clients.
WSUSWindows Updates werden zentral verwaltet und Clients können über die Serverkonsole kontrolliert werden.
Shadow CopiesVorherige Dateiversionen stehen für Wiederherstellung und Datensicherheit zur Verfügung.
VPN & SecurityWireGuard und Suricata erweitern die Umgebung um sicheren Fernzugriff und Netzwerkschutz.
Projekt Highlights
✓
Zentrale DomänenverwaltungDie Domäne homelab.local bündelt Benutzer, Computer und Sicherheitsgruppen in einer klaren Active-Directory-Struktur.
✓
DNS & AD-DiensteForward Lookup Zone, Hosteinträge und SRV-Records für LDAP, Kerberos und Global Catalog wurden nachgewiesen.
✓
AbteilungsstrukturOUs und Gruppen für HR, IT, Sales und Managers ermöglichen gezielte Richtlinien und Berechtigungen.
✓
Automatisierte GPOsDrive Mapping, Folder Redirection, Hintergrund, Sperrbildschirm und Auto-Enrollment werden zentral verteilt.
✓
File Server mit RechtekonzeptSMB-Freigaben und NTFS-Berechtigungen bilden ein praxisnahes Berechtigungskonzept nach Abteilungen ab.
✓
Datenschutz durch Shadow CopiesVorherige Versionen ermöglichen Wiederherstellung gelöschter oder geänderter Dateien im Dateiserverbetrieb.
✓
Interne PKI mit AD CSDie Zertifizierungsstelle stellt Domänen-, Kerberos- und RDP-Zertifikate bereit und schafft Vertrauen im LAN.
✓
WSUS UpdateverwaltungClients und Server können zentral über WSUS gruppiert, überwacht und mit Updates versorgt werden.
✓
pfSense Security StackFirewall, NAT, Suricata IDS/IPS und WireGuard VPN machen das Homelab sicherer und realitätsnäher.
Ergebnis des Projekts
Technisch erreicht
- Zentrale Domäne homelab.local
- pfSense als LAN-Gateway
- DNS, GPO, File Server und PKI
- WSUS, WireGuard und Client-Nachweise
Praxisnutzen
- Realistische Administration wie in Unternehmen
- Nachvollziehbare Dokumentation mit Screenshots
- Gute Grundlage für Bewerbungen und Portfolio
- Erweiterbar für Monitoring, Backup und weitere Serverrollen
Projektbilder

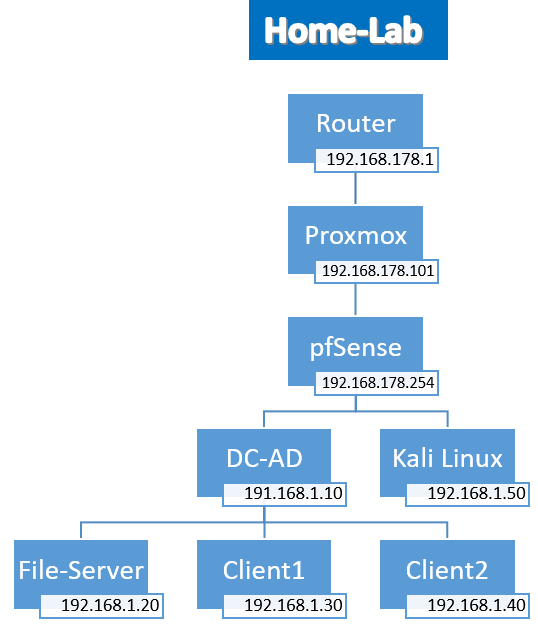

NetzwerkarchitekturRouter, Proxmox, pfSense und internes LAN.

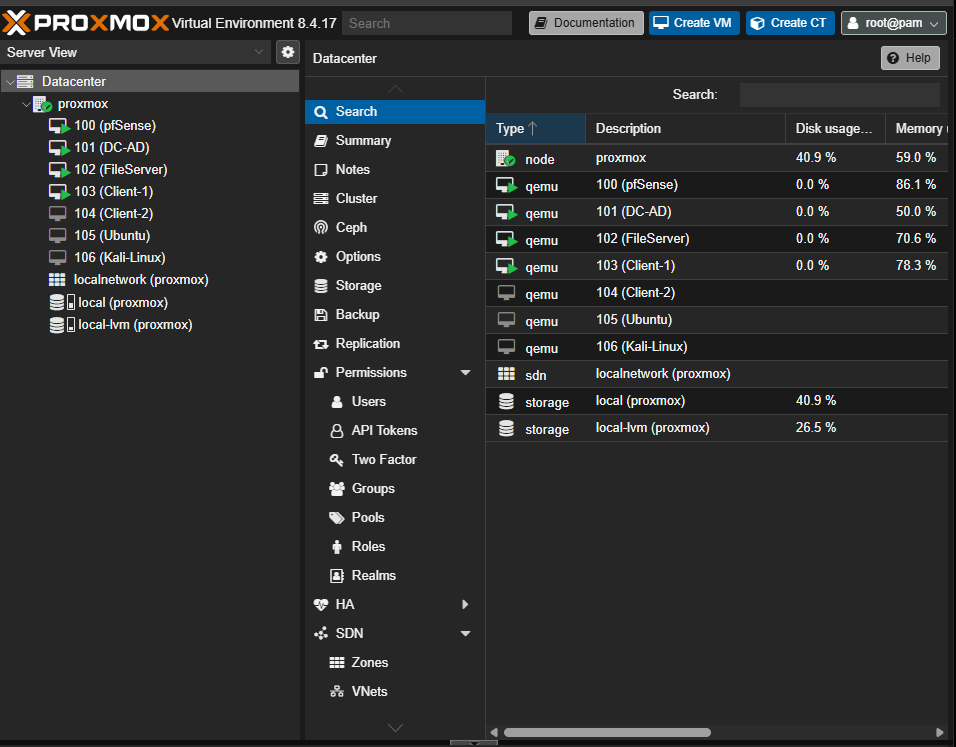

Proxmox VE DashboardÜbersicht der virtuellen Maschinen.

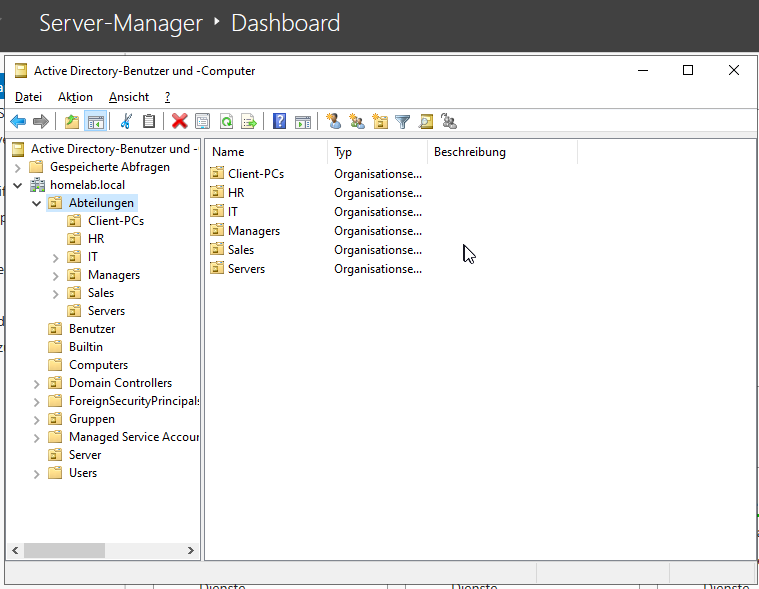

Active Directory StrukturOUs, Benutzer und Abteilungen.

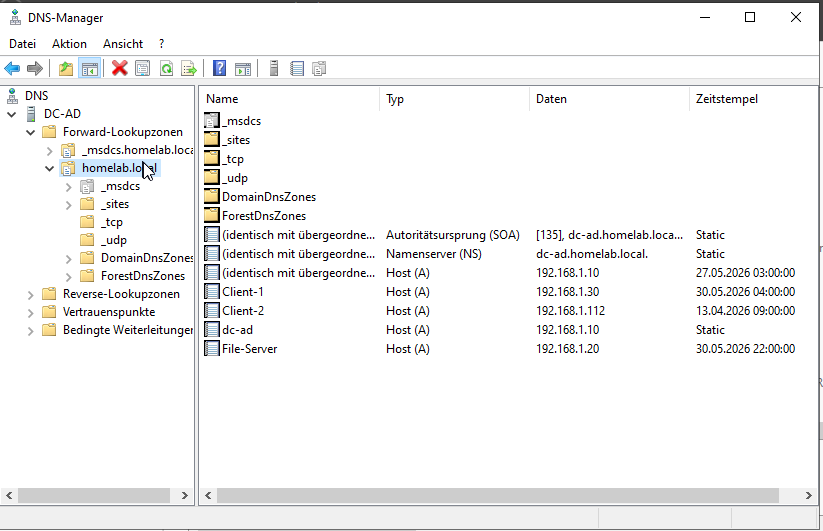

DNS Forward Lookup ZoneHosteinträge und AD-DNS-Zonen.

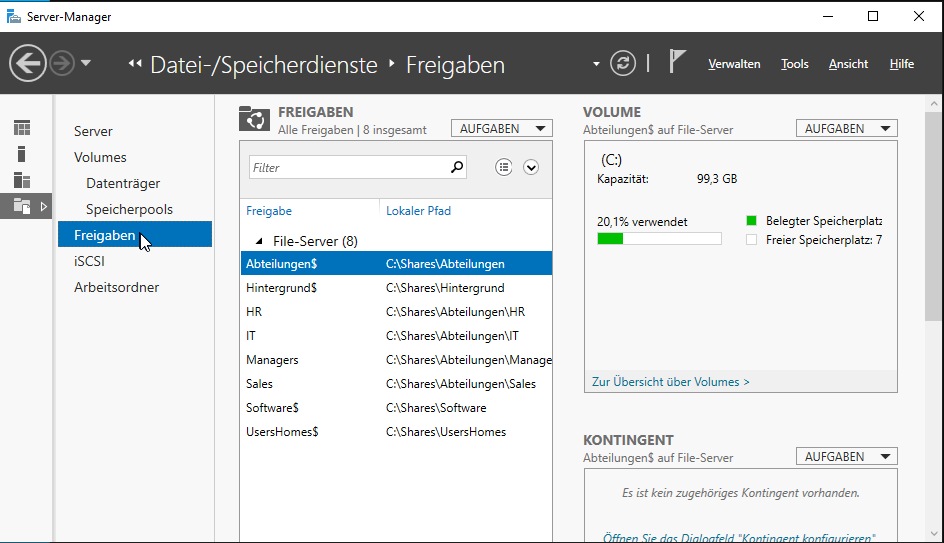

File Server FreigabenSMB-Freigaben und Pfade.

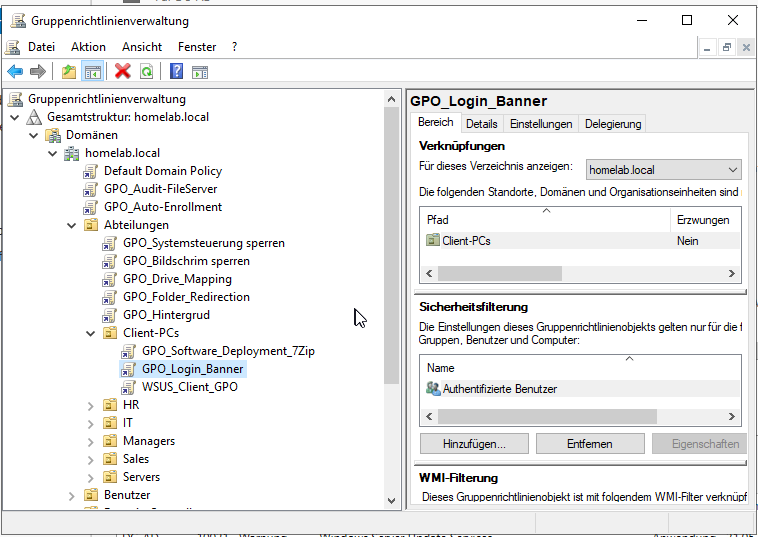

Gruppenrichtlinien ManagementGPOs für Clients und Abteilungen.

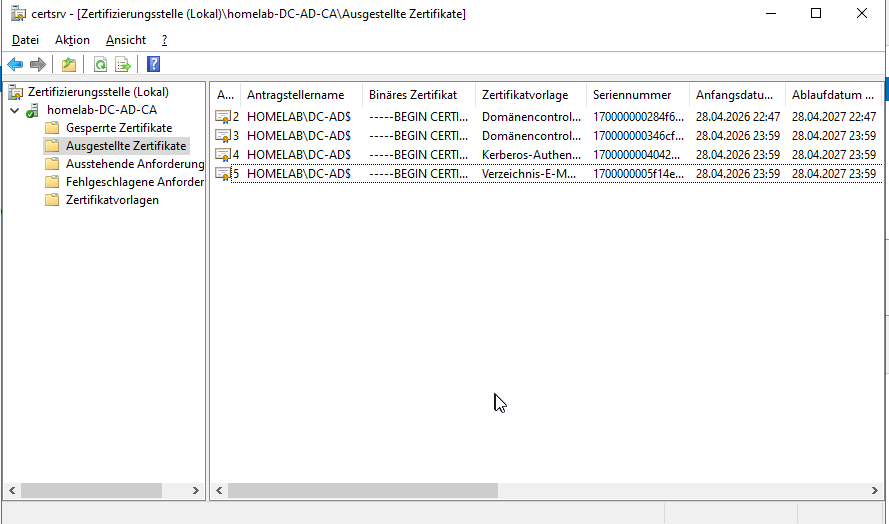

Zertifizierungsstelle (AD CS)Interne PKI und ausgestellte Zertifikate.

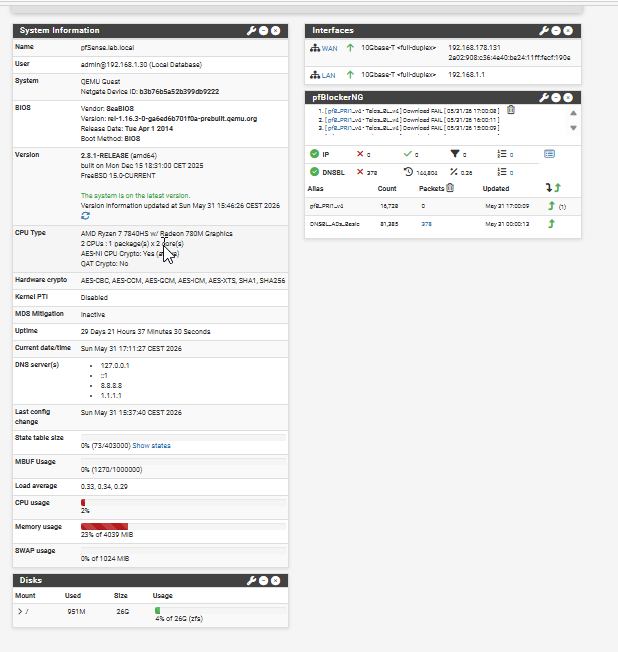

pfSense DashboardFirewall, Dienste und Netzwerkstatus.Über das Projekt
Dieses Projekt wurde als praxisnahe Unternehmenssimulation im Homelab umgesetzt. Es zeigt den vollständigen Weg von der Planung über die Virtualisierung und Netzwerksegmentierung bis zur Domänenverwaltung, Dateiserver-Berechtigung, Zertifikatsverteilung, Updateverwaltung und Client-Validierung.
